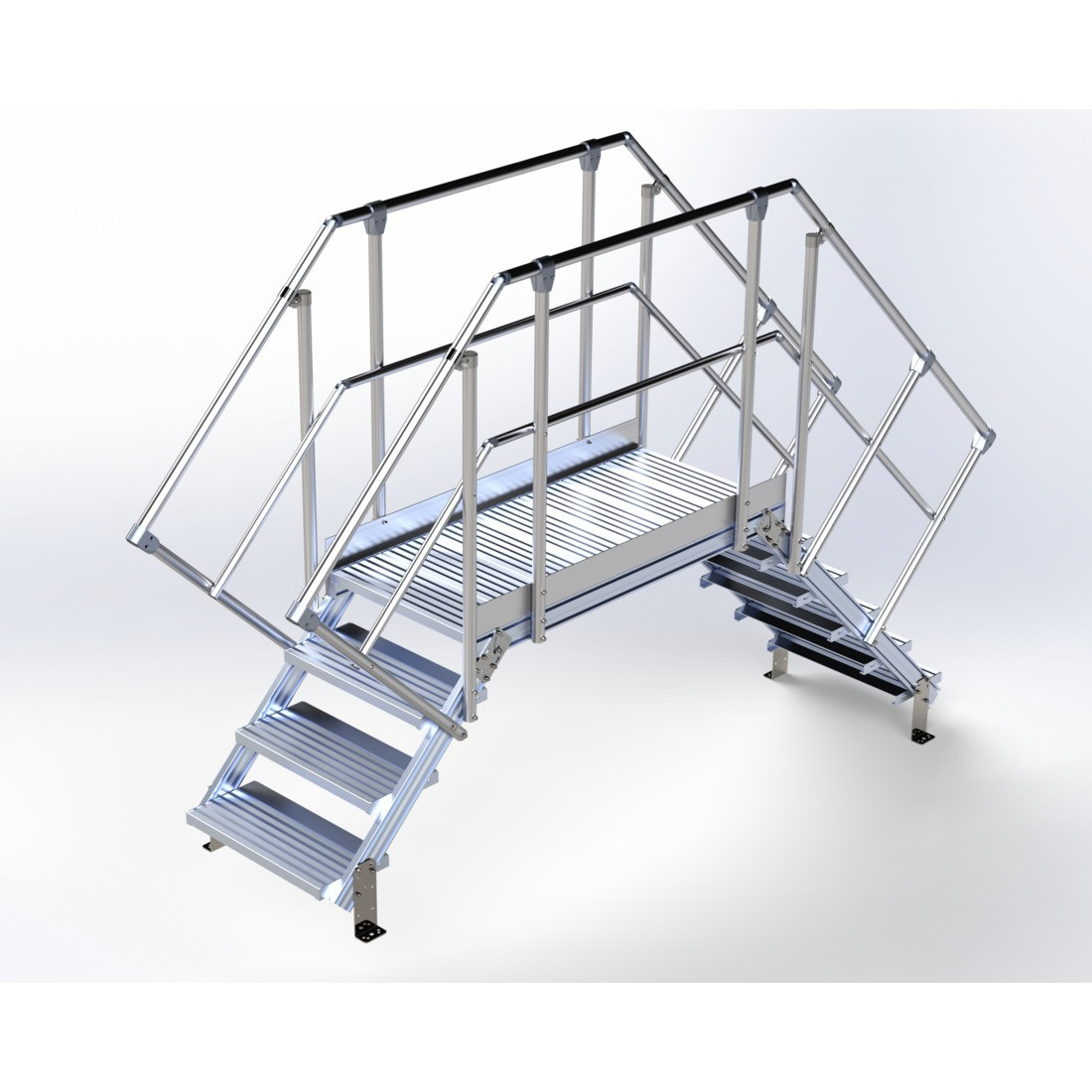

Passerelle de franchissement en kit PFK 45° Longueur 1400 mm
Passerelle de franchissement en kit PFK 45° Longueur 1400 mm

Passerelle de franchissement en kit PFK 45° Longueur 1400 mm

Norme: NF E85-014/NF E85-015

Découvrez notre passerelle saut de loup en aluminium conçue pour le passage de gaines, de tuyauteries sur toiture et terrasses techniques. Livrée en kit pour une manutention facilitée sur chantier et adaptable à tous types d'environnements industriels. Ce modèle en 45°apporte un meilleur confort à l'utilisation que le modèle en 60°.

Sélectionnez votre référence
+
-
Passerelle de franchissement en kit PFK 45° Longueur 1400 mm

Avantages & points forts

La passerelle type saut de loup est nécessaire sur certaines zones de travail pour permettre le franchissement d’obstacles de faible hauteur et pour délimiter les itinéraires de cheminement autorisés. Grâce à notre passerelle, vous pouvez franchir des gaines, des tuyauteries, des murets ou encore des acrotères facilement, rapidement et en toute sécurité. Les marches et la passerelle sont conçues en aluminium strié, fortement antidérapant pour plus de sécurité.

Celle-ci est également disponible en plusieurs versions possibles, de 1 à 7 marches suivant vos besoins. En plus de ce modèle de passerelle avec une longueur de plateforme de 1400 mm, vous pouvez également retrouver une passerelle type saut de loup en kit de 800 mm et 2000 mm de longueur. Vous pouvez donc opter pour un modèle personnalisable suivant votre zone d’accès. Une dernière option vous permet de choisir une passerelle autoportante avec fixation sur plots en résine. Les cornières de fixation sont aussi réglables en hauteur.

En plus d’avoir le choix entre différents modèles adaptables, vous n’aurez aucun mal à installer cette passerelle type saut de loup. Elle peut être montée sur vos chantiers en seulement 1h30 ! En cas de pièce défaillante, vous pouvez également la remplacer facilement.

Caractéristiques techniques

Référence characteristic.NOMBRE_DE_MARCHES_PLAN_A characteristic.NOMBRE_DE_MARCHES_PLAN_B characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B Poids Poids avec lest Quantité Devis
Ref. PFK451411
Code A0015057
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_1 marche plan B
1 1 372-440 372-422 31,00 KG 73,00 kg
+
-
Ref. PFK451412
Code A0015058
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_2 marches plan B
1 2 372-440 515-640 43,00 KG 85,00 kg
+
-
Ref. PFK451413
Code A0015059
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_3 marches plan B
1 3 372-440 715-840 46,00 KG 88,00 kg
+
-
Ref. PFK451414
Code A0015060
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_4 marches plan B
1 4 372-440 915-1040 49,00 KG 91,00 kg
+
-
Ref. PFK451415
Code A0015061
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_5 marches plan B
1 5 372-440 1115-1240 54,00 KG 96,00 kg
+
-
Ref. PFK451416
Code A0015062
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_6 marches plan B
1 6 372-440 1315-1420 58,00 KG 100,00 kg
+
-
Ref. PFK451417
Code A0015063
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_7 marches plan B
1 7 372-440 1515-1640 61,00 KG 103,00 kg
+
-
Ref. PFK451422
Code A0015064
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_2 marches plan B
2 2 515-640 515-640 55,00 KG 97,00 kg
+
-
Ref. PFK451423
Code A0015065
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_3 marches plan B
2 3 515-640 715-840 58,00 KG 100,00 kg
+
-
Ref. PFK451424
Code A0015066
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_4 marches plan B
2 4 515-640 915-1040 61,00 KG 103,00 kg
+
-
Ref. PFK451425
Code A0015067
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_5 marches plan B
2 5 515-640 1115-1240 66,00 KG 108,00 kg
+
-
Ref. PFK451426
Code A0015068
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_6 marches plan B
2 6 515-640 1315-1420 70,00 KG 112,00 kg
+
-
Ref. PFK451427
Code A0015069
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_7 marches plan B
2 7 515-640 1515-1640 73,00 KG 115,00 kg
+
-
Ref. PFK451433
Code A0015070
Passerelle franchissement kit 45° PF 1400_ 3 marches plan A_3 marches plan B
3 3 715-840 715-840 61,00 KG 103,00 kg
+
-
Ref. PFK451434
Code A0015071
Passerelle franchissement kit 45° PF 1400_ 3 marches plan A_ 4 marches plan B
3 4 715-840 915-1040 64,00 KG 106,00 kg
+
-
Ref. PFK451435
Code A0015072
Passerelle franchissement kit 45° PF 1400_ 3 marches plan A_5 marches plan B
3 5 715-840 1115-1240 69,00 KG 111,00 kg
+
-
Ref. PFK451436
Code A0015073
Passerelle franchissement kit 45° PF 1400_ 3 marches plan A_6 marches plan B
3 6 715-840 1315-1420 73,00 KG 115,00 kg
+
-
Ref. PFK451437
Code A0015074
Passerelle franchissement kit 45° PF 1400_ 3 marches plan A_7 marches plan B
3 7 715-840 1515-1640 76,00 KG 118,00 kg
+
-
Ref. PFK451444
Code A0015075
Passerelle franchissement kit 45° PF 1400_ 4 marches plan A_4 marches plan B
4 4 915-1040 915-1040 67,00 KG 109,00 kg
+
-
Ref. PFK451445
Code A0015076
Passerelle franchissement kit 45° PF 1400_ 4 marches plan A_5 marches plan B
4 5 915-1040 1115-1240 72,00 KG 114,00 kg
+
-
Ref. PFK451446
Code A0015077
Passerelle franchissement kit 45° PF 1400_ 4 marches plan A_6 marches plan B
4 6 915-1040 1315-1420 76,00 KG 118,00 kg
+
-
Ref. PFK451447
Code A0015078
Passerelle franchissement kit 45° PF 1400_ 4 marches plan A_7 marches plan B
4 7 915-1040 1515-1640 79,00 KG 121,00 kg
+
-
Ref. PFK451455
Code A0015079
Passerelle franchissement kit 45° PF 1400_ 5 marches plan A_5 marches plan B
5 5 1115-1240 1115-1240 77,00 KG 119,00 kg
+
-
Ref. PFK451456
Code A0015080
Passerelle franchissement kit 45° PF 1400_ 5 marches plan A_6 marches plan B
5 6 1115-1240 1315-1420 81,00 KG 123,00 kg
+
-
Ref. PFK451457
Code A0015081
Passerelle franchissement kit 45° PF 1400_ 5 marches plan A_7 marches plan B
5 7 1115-1240 1515-1640 84,00 KG 126,00 kg
+
-
Ref. PFK451466
Code A0015082
Passerelle franchissement kit 45° PF 1400_ 6 marches plan A_6 marches plan B
6 6 1315-1420 1315-1420 85,00 KG 127,00 kg
+
-
Ref. PFK451467
Code A0015083
Passerelle franchissement kit 45° PF 1400_ 6 marches plan A_7 marches plan B
6 7 1315-1420 1515-1640 88,00 KG 130,00 kg
+
-
Ref. PFK451477
Code A0015084
Passerelle franchissement kit 45° PF 1400_ 7 marches plan A_7 marches plan B
7 7 1515-1640 1515-1640 91,00 KG 133,00 kg
+
-
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_1 marche plan B
Référence : PFK451411
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 1
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 372-422
Poids 31,00 KG
Poids avec lest 73,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_2 marches plan B
Référence : PFK451412
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 2
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 515-640
Poids 43,00 KG
Poids avec lest 85,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_3 marches plan B
Référence : PFK451413
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 715-840
Poids 46,00 KG
Poids avec lest 88,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_4 marches plan B
Référence : PFK451414
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 49,00 KG
Poids avec lest 91,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_5 marches plan B
Référence : PFK451415
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 54,00 KG
Poids avec lest 96,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_6 marches plan B
Référence : PFK451416
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 58,00 KG
Poids avec lest 100,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400 _ 1 marche plan A_7 marches plan B
Référence : PFK451417
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 61,00 KG
Poids avec lest 103,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_2 marches plan B
Référence : PFK451422
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 2
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 515-640
Poids 55,00 KG
Poids avec lest 97,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_3 marches plan B
Référence : PFK451423
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 715-840
Poids 58,00 KG
Poids avec lest 100,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_4 marches plan B
Référence : PFK451424
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 61,00 KG
Poids avec lest 103,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_5 marches plan B
Référence : PFK451425
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 66,00 KG
Poids avec lest 108,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_6 marches plan B
Référence : PFK451426
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 70,00 KG
Poids avec lest 112,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 2 marches plan A_7 marches plan B
Référence : PFK451427
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 73,00 KG
Poids avec lest 115,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 3 marches plan A_3 marches plan B
Référence : PFK451433
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 715-840
Poids 61,00 KG
Poids avec lest 103,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 3 marches plan A_ 4 marches plan B
Référence : PFK451434
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 64,00 KG
Poids avec lest 106,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 3 marches plan A_5 marches plan B
Référence : PFK451435
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 69,00 KG
Poids avec lest 111,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 3 marches plan A_6 marches plan B
Référence : PFK451436
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 73,00 KG
Poids avec lest 115,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 3 marches plan A_7 marches plan B
Référence : PFK451437
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 76,00 KG
Poids avec lest 118,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 4 marches plan A_4 marches plan B
Référence : PFK451444
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 67,00 KG
Poids avec lest 109,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 4 marches plan A_5 marches plan B
Référence : PFK451445
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 72,00 KG
Poids avec lest 114,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 4 marches plan A_6 marches plan B
Référence : PFK451446
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 76,00 KG
Poids avec lest 118,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 4 marches plan A_7 marches plan B
Référence : PFK451447
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 79,00 KG
Poids avec lest 121,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 5 marches plan A_5 marches plan B
Référence : PFK451455
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1115-1240
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 77,00 KG
Poids avec lest 119,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 5 marches plan A_6 marches plan B
Référence : PFK451456
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1115-1240
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 81,00 KG
Poids avec lest 123,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 5 marches plan A_7 marches plan B
Référence : PFK451457
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1115-1240
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 84,00 KG
Poids avec lest 126,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 6 marches plan A_6 marches plan B
Référence : PFK451466
characteristic.NOMBRE_DE_MARCHES_PLAN_A 6
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1315-1420
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 85,00 KG
Poids avec lest 127,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 6 marches plan A_7 marches plan B
Référence : PFK451467
characteristic.NOMBRE_DE_MARCHES_PLAN_A 6
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1315-1420
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 88,00 KG
Poids avec lest 130,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 1400_ 7 marches plan A_7 marches plan B
Référence : PFK451477
characteristic.NOMBRE_DE_MARCHES_PLAN_A 7
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1515-1640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 91,00 KG
Poids avec lest 133,00 kg
Quantité :
+
-
Demander un devis

Utilisation

Cette passerelle saut de loup est conçue pour tous les passages d'acrotère, joint de dilatation de toiture ou encore passages de terrasse. Livrée en 4 modules à assembler (plans de montée, passerelle, garde-corps et rampes) avec sa notice de montage, notre équipement est très simple à monter. Vous aurez seulement besoin d'une clé Allen, d'une auto-foreuse, d'une visseuse, d'une clé à pipe et d'un serre-joint. Une fois montée, vous pourrez positionner votre passerelle saut de loup où vous le souhaitez sur votre chantier ou votre bâtiment, en intérieur comme en extérieur. Une fois commandée, votre passerelle part de l'usine en 72 h.

Descriptif technique

Hauteur de marches : 200 mm


Longueur de plate-forme : 1400 mm


Longueur sous plate-forme : 1100 mm


Largeur de passage : 600 mm


Inclinaison des plans de montée : 45°


Revêtement : aluminium strié


Cornières de fixation réglables en hauteur


En option fixation sur plots en résine pour préserver le complexe d'étanchéité (NB : pour cette option, une attention particulière doit être faite au regard de l'exposition au vent)

Notre réseau
Nos produits
Nos produits
Découvrez Egalement
© 2024 ECHELLE Europeenne. Tous droits reservés - Cookies - Mentions légales
