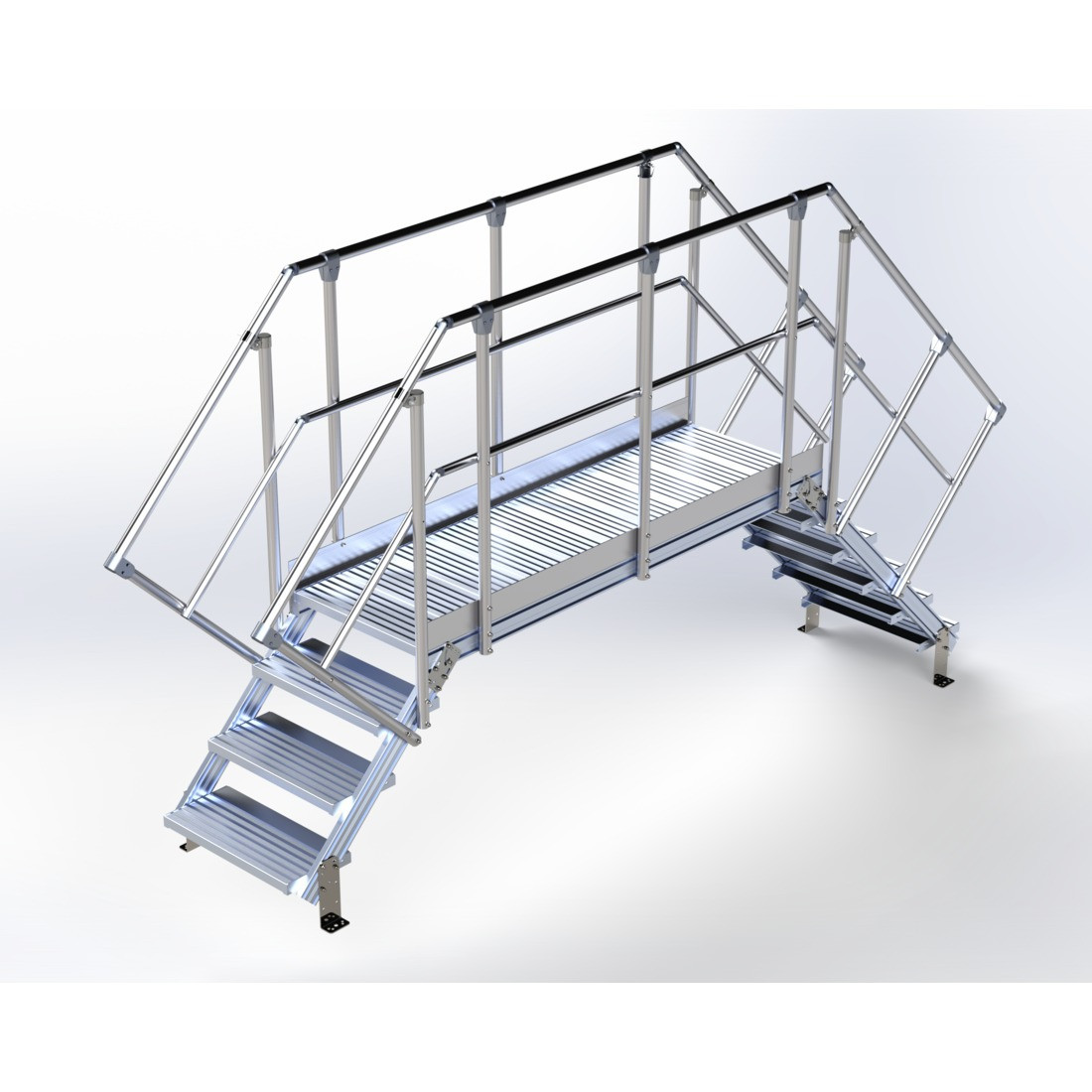

Passerelle de franchissement en kit PFK 45° Longueur 2000 mm
Passerelle de franchissement en kit PFK 45° Longueur 2000 mm

Passerelle de franchissement en kit PFK 45° Longueur 2000 mm

Norme: NF E85-014/NF E85-015

Découvrez notre passerelle saut de loup en aluminium conçue pour le passage de gaines, de tuyauteries sur toiture et terrasses techniques. Livrée en kit pour une manutention facilitée sur chantier et adaptable à tous types d'environnements industriels. Ce modèle en 45°apporte un meilleur confort à l'utilisation que le modèle en 60°.

Sélectionnez votre référence
+
-
Passerelle de franchissement en kit PFK 45° Longueur 2000 mm

Avantages & points forts

La passerelle type saut de loup est nécessaire sur certaines zones de travail pour permettre le franchissement d’obstacles de faible hauteur et pour délimiter les itinéraires de cheminement autorisés. Grâce à notre passerelle, vous pouvez franchir des gaines, des tuyauteries, des murets ou encore des acrotères facilement, rapidement et en toute sécurité. Les marches et la passerelle sont conçues en aluminium strié, fortement antidérapant pour plus de sécurité.

Celle-ci est également disponible en plusieurs versions possibles, de 1 à 7 marches suivant vos besoins. En plus de ce modèle de passerelle avec une longueur de plateforme de 2000 mm, vous pouvez également retrouver une passerelle type saut de loup en kit de 800 mm et de 1400 mm de longueur. Vous pouvez donc opter pour un modèle personnalisable suivant votre zone d’accès. Une dernière option vous permet de choisir une passerelle autoportante avec fixation sur plots en résine. Les cornières de fixation sont aussi réglables en hauteur.

En plus d’avoir le choix entre différents modèles adaptables, vous n’aurez aucun mal à installer cette passerelle type saut de loup. Elle peut être montée sur vos chantiers en seulement 1h30 ! En cas de pièce défaillante, vous pouvez également la remplacer facilement.

Caractéristiques techniques

Référence characteristic.NOMBRE_DE_MARCHES_PLAN_A characteristic.NOMBRE_DE_MARCHES_PLAN_B characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B Poids Poids avec lest Quantité Devis
Ref. PFK452011
Code A0015085
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_1 marche plan B
1 1 372-440 372-422 42,00 KG 84,00 kg
+
-
Ref. PFK452012
Code A0015086
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_2 marches plan B
1 2 372-440 515-640 54,00 KG 96,00 kg
+
-
Ref. PFK452013
Code A0015087
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_3 marches plan B
1 3 372-440 715-840 57,00 KG 99,00 kg
+
-
Ref. PFK452014
Code A0015088
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_4 marches plan B
1 4 372-440 915-1040 60,00 KG 102,00 kg
+
-
Ref. PFK452015
Code A0015089
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_5 marches plan B
1 5 372-440 1115-1240 65,00 KG 107,00 kg
+
-
Ref. PFK452016
Code A0015090
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_6 marches plan B
1 6 372-440 1315-1420 69,00 KG 111,00 kg
+
-
Ref. PFK452017
Code A0015091
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_7 marches plan B
1 7 372-440 1515-1640 72,00 KG 114,00 kg
+
-
Ref. PFK452022
Code A0015092
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_2 marches plan B
2 2 515-640 515-640 66,00 KG 108,00 kg
+
-
Ref. PFK452023
Code A0015093
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_3 marches plan B
2 3 515-640 715-840 69,00 KG 111,00 kg
+
-
Ref. PFK452024
Code A0015094
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_4 marches plan B
2 4 515-640 915-1040 72,00 KG 114,00 kg
+
-
Ref. PFK452025
Code A0015095
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_5 marches plan B
2 5 515-640 1115-1240 77,00 KG 119,00 kg
+
-
Ref. PFK452026
Code A0015096
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_6 marches plan B
2 6 515-640 1315-1420 81,00 KG 123,00 kg
+
-
Ref. PFK452027
Code A0015097
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_7 marches plan B
2 7 515-640 1515-1640 84,00 KG 126,00 kg
+
-
Ref. PFK452033
Code A0015098
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_3 marches plan B
3 3 715-840 715-840 72,00 KG 114,00 kg
+
-
Ref. PFK452034
Code A0015099
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_ 4 marches plan B
3 4 715-840 915-1040 75,00 KG 117,00 kg
+
-
Ref. PFK452035
Code A0015100
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_5 marches plan B
3 5 715-840 1115-1240 80,00 KG 122,00 kg
+
-
Ref. PFK452036
Code A0015101
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_6 marches plan B
3 6 715-840 1315-1420 84,00 KG 126,00 kg
+
-
Ref. PFK452037
Code A0015102
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_7 marches plan B
3 7 715-840 1515-1640 87,00 KG 129,00 kg
+
-
Ref. PFK452044
Code A0015103
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_4 marches plan B
4 4 915-1040 915-1040 78,00 KG 120,00 kg
+
-
Ref. PFK452045
Code A0015104
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_5 marches plan B
4 5 915-1040 1115-1240 83,00 KG 125,00 kg
+
-
Ref. PFK452046
Code A0015105
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_6 marches plan B
4 6 915-1040 1315-1420 87,00 KG 129,00 kg
+
-
Ref. PFK452047
Code A0015106
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_7 marches plan B
4 7 915-1040 1515-1640 90,00 KG 132,00 kg
+
-
Ref. PFK452055
Code A0015107
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_5 marches plan B
5 5 1115-1240 1115-1240 88,00 KG 130,00 kg
+
-
Ref. PFK452056
Code A0015108
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_6 marches plan B
5 6 1115-1240 1315-1420 92,00 KG 134,00 kg
+
-
Ref. PFK452057
Code A0015109
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_7 marches plan B
5 7 1115-1240 1515-1640 95,00 KG 137,00 kg
+
-
Ref. PFK452066
Code A0015110
Passerelle franchissement kit 45° PF 2000_ 6 marches plan A_6 marches plan B
6 6 1315-1420 1315-1420 96,00 KG 138,00 kg
+
-
Ref. PFK452067
Code A0015111
Passerelle franchissement kit 45° PF 2000_ 6 marches plan A_7 marches plan B
6 7 1315-1420 1515-1640 99,00 KG 141,00 kg
+
-
Ref. PFK452077
Code A0015112
Passerelle franchissement kit 45° PF 2000_ 7 marches plan A_7 marches plan B
7 7 1515-1640 1515-1640 102,00 KG 144,00 kg
+
-
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_1 marche plan B
Référence : PFK452011
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 1
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 372-422
Poids 42,00 KG
Poids avec lest 84,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_2 marches plan B
Référence : PFK452012
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 2
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 515-640
Poids 54,00 KG
Poids avec lest 96,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_3 marches plan B
Référence : PFK452013
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 715-840
Poids 57,00 KG
Poids avec lest 99,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_4 marches plan B
Référence : PFK452014
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 60,00 KG
Poids avec lest 102,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_5 marches plan B
Référence : PFK452015
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 65,00 KG
Poids avec lest 107,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_6 marches plan B
Référence : PFK452016
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 69,00 KG
Poids avec lest 111,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000 _ 1 marche plan A_7 marches plan B
Référence : PFK452017
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 72,00 KG
Poids avec lest 114,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_2 marches plan B
Référence : PFK452022
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 2
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 515-640
Poids 66,00 KG
Poids avec lest 108,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_3 marches plan B
Référence : PFK452023
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 715-840
Poids 69,00 KG
Poids avec lest 111,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_4 marches plan B
Référence : PFK452024
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 72,00 KG
Poids avec lest 114,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_5 marches plan B
Référence : PFK452025
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 77,00 KG
Poids avec lest 119,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_6 marches plan B
Référence : PFK452026
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 81,00 KG
Poids avec lest 123,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 2 marches plan A_7 marches plan B
Référence : PFK452027
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 84,00 KG
Poids avec lest 126,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_3 marches plan B
Référence : PFK452033
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 715-840
Poids 72,00 KG
Poids avec lest 114,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_ 4 marches plan B
Référence : PFK452034
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 75,00 KG
Poids avec lest 117,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_5 marches plan B
Référence : PFK452035
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 80,00 KG
Poids avec lest 122,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_6 marches plan B
Référence : PFK452036
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 84,00 KG
Poids avec lest 126,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 3 marches plan A_7 marches plan B
Référence : PFK452037
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 87,00 KG
Poids avec lest 129,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_4 marches plan B
Référence : PFK452044
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 78,00 KG
Poids avec lest 120,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_5 marches plan B
Référence : PFK452045
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 83,00 KG
Poids avec lest 125,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_6 marches plan B
Référence : PFK452046
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 87,00 KG
Poids avec lest 129,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 4 marches plan A_7 marches plan B
Référence : PFK452047
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 90,00 KG
Poids avec lest 132,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_5 marches plan B
Référence : PFK452055
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1115-1240
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 88,00 KG
Poids avec lest 130,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_6 marches plan B
Référence : PFK452056
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1115-1240
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 92,00 KG
Poids avec lest 134,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 5 marches plan A_7 marches plan B
Référence : PFK452057
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1115-1240
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 95,00 KG
Poids avec lest 137,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 6 marches plan A_6 marches plan B
Référence : PFK452066
characteristic.NOMBRE_DE_MARCHES_PLAN_A 6
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1315-1420
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 96,00 KG
Poids avec lest 138,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 6 marches plan A_7 marches plan B
Référence : PFK452067
characteristic.NOMBRE_DE_MARCHES_PLAN_A 6
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1315-1420
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 99,00 KG
Poids avec lest 141,00 kg
Quantité :
+
-
Demander un devis
Passerelle franchissement kit 45° PF 2000_ 7 marches plan A_7 marches plan B
Référence : PFK452077
characteristic.NOMBRE_DE_MARCHES_PLAN_A 7
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1515-1640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 102,00 KG
Poids avec lest 144,00 kg
Quantité :
+
-
Demander un devis

Utilisation

Cette passerelle saut de loup est conçue pour tous les passages d'acrotère, joint de dilatation de toiture ou encore passages de terrasse. Livrée en 4 modules à assembler (plans de montée, passerelle, garde-corps et rampes) avec sa notice de montage, notre équipement est très simple à monter. Vous aurez seulement besoin d'une clé Allen, d'une auto-foreuse, d'une visseuse, d'une clé à pipe et d'un serre-joint. Une fois montée, vous pourrez positionner votre passerelle saut de loup où vous le souhaitez sur votre chantier ou votre bâtiment, en intérieur comme en extérieur. Une fois commandée, votre passerelle part de l'usine en 72 h.

Descriptif technique

Hauteur de marches : 200 mm


Longueur de plate-forme : 2000 mm


Longueur sous plate-forme : 1700 mm


Largeur de passage : 600 mm


Inclinaison des plans de montée : 45°


Revêtement : aluminium strié


Cornières de fixation réglables en hauteur


En option fixation sur plots en résine pour préserver le complexe d'étanchéité (NB : pour cette option, une attention particulière doit être faite au regard de l'exposition au vent)

Notre réseau
Nos produits
Nos produits
Découvrez Egalement
© 2024 ECHELLE Europeenne. Tous droits reservés - Cookies - Mentions légales
