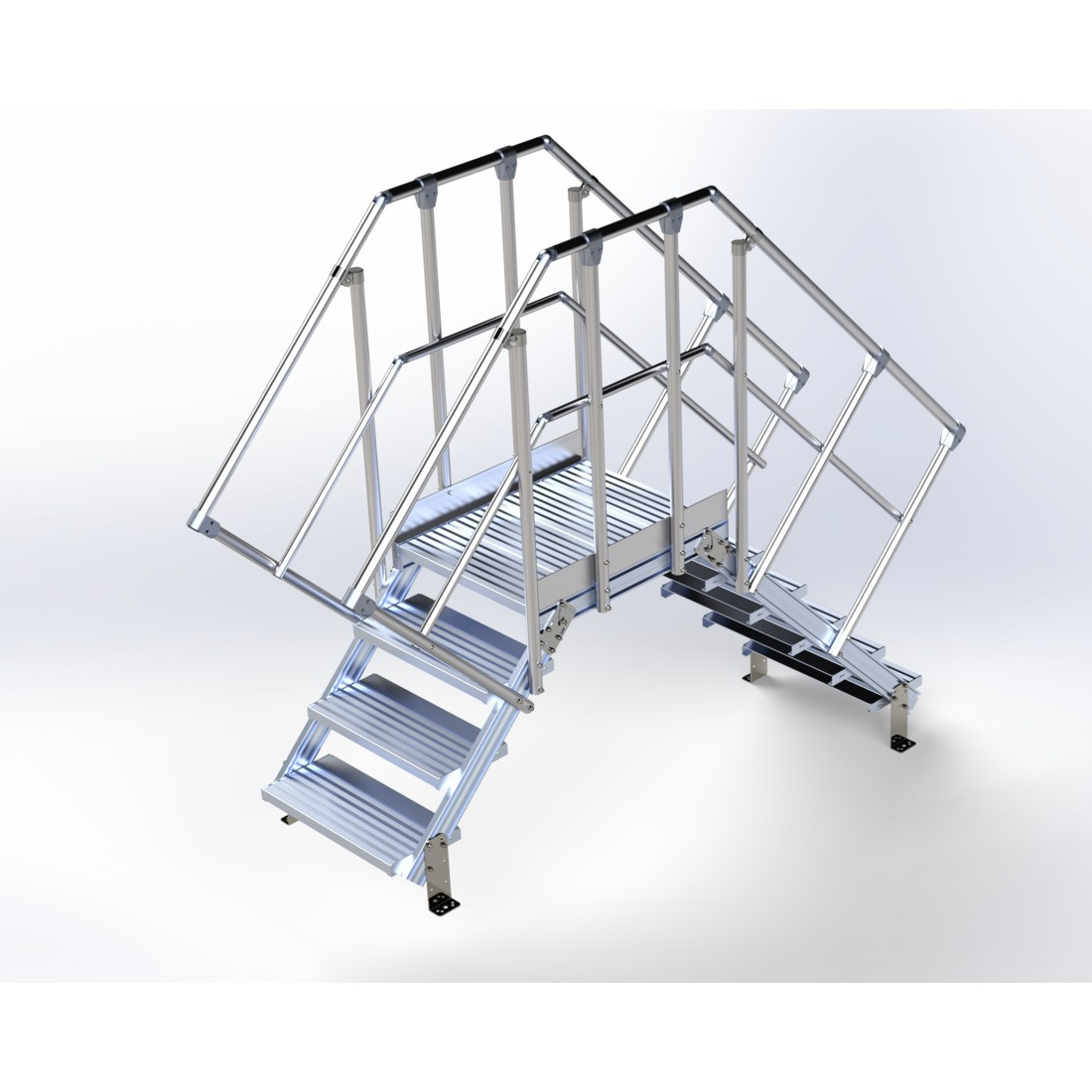

Passerelle de franchissement en kit PFK 45° Longueur 800 mm
Passerelle de franchissement en kit PFK 45° Longueur 800 mm

Passerelle de franchissement en kit PFK 45° Longueur 800 mm

Norme: NF E85-014/NF E85-015

Passerelle de type saut de loup conçue pour le passage de gaines, de tuyauteries sur toiture et terrasses techniques. Livrée en kit pour une manutention facilitée sur chantier. Ce modèle en 45°apporte un meilleur confort à l'utilisation que le modèle en 60°.

Sélectionnez votre référence
+
-
Passerelle de franchissement en kit PFK 45° Longueur 800 mm

Avantages & points forts

Montée sur vos chantiers en seulement 1h30 ! Cornières de fixation réglables en hauteur.

Caractéristiques techniques

Référence characteristic.NOMBRE_DE_MARCHES_PLAN_A characteristic.NOMBRE_DE_MARCHES_PLAN_B characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B Poids Poids avec lest Quantité Devis
Ref. PFK450811
Code A0015029
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_1 marche plan B
1 1 372-440 372-422 22,00 KG 64,00 kg
+
-
Ref. PFK450812
Code A0015030
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_2 marches plan B
1 2 372-440 515-640 34,00 KG 76,00 kg
+
-
Ref. PFK450813
Code A0015031
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_3 marches plan B
1 3 372-440 715-840 37,00 KG 79,00 kg
+
-
Ref. PFK450814
Code A0015032
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_4 marches plan B
1 4 372-440 915-1040 40,00 KG 82,00 kg
+
-
Ref. PFK450815
Code A0015033
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_5 marches plan B
1 5 372-440 1115-1240 45,00 KG 87,00 kg
+
-
Ref. PFK450816
Code A0015034
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_6 marches plan B
1 6 372-440 1315-1420 49,00 KG 91,00 kg
+
-
Ref. PFK450817
Code A0015035
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_7 marches plan B
1 7 372-440 1515-1640 52,00 KG 94,00 kg
+
-
Ref. PFK450822
Code A0015036
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_2 marches plan B
2 2 515-640 515-640 46,00 KG 88,00 kg
+
-
Ref. PFK450823
Code A0015037
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_3 marches plan B
2 3 515-640 715-840 49,00 KG 91,00 kg
+
-
Ref. PFK450824
Code A0015038
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_4 marches plan B
2 4 515-640 915-1040 52,00 KG 94,00 kg
+
-
Ref. PFK450825
Code A0015039
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_5 marches plan B
2 5 515-640 1115-1240 57,00 KG 99,00 kg
+
-
Ref. PFK450826
Code A0015040
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_6 marches plan B
2 6 515-640 1315-1420 61,00 KG 103,00 kg
+
-
Ref. PFK450827
Code A0015041
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_7 marches plan B
2 7 515-640 1515-1640 64,00 KG 106,00 kg
+
-
Ref. PFK450833
Code A0015042
Passerelle franchissement kit 45° PF 800_ 3 marches plan A_3 marches plan B
3 3 715-840 715-840 52,00 KG 94,00 kg
+
-
Ref. PFK450834
Code A0015043
Passerelle franchissement kit 45° PF 800_ 3 marches plan A_ 4 marches plan B
3 4 715-840 915-1040 55,00 KG 97,00 kg
+
-
Ref. PFK450835
Code A0015044
Passerelle franchissement kit 45° PF 800_ 3 marches plan A_5 marches plan B
3 5 715-840 1115-1240 60,00 KG 102,00 kg
+
-
Ref. PFK450836
Code A0015045
Passerelle franchissement kit 45° PF 800_ 3 marches plan A_6 marches plan B
3 6 715-840 1115-1240 64,00 KG 106,00 kg
+
-
Ref. PFK450837
Code A0015046
Passerelle franchissement kit 45° PF 800_ 3 marches plan A_7 marches plan B
3 7 715-840 1515-1640 67,00 KG 109,00 kg
+
-
Ref. PFK450844
Code A0015047
Passerelle franchissement kit 45° PF 800_ 4 marches plan A_4 marches plan B
4 4 915-1040 915-1040 58,00 KG 100,00 kg
+
-
Ref. PFK450845
Code A0015048
Passerelle franchissement kit 45° PF 800_ 4 marches plan A_5 marches plan B
4 5 915-1040 1115-1240 63,00 KG 105,00 kg
+
-
Ref. PFK450846
Code A0015049
Passerelle franchissement kit 45° PF 800_ 4 marches plan A_6 marches plan B
4 6 915-1040 1315-1420 67,00 KG 109,00 kg
+
-
Ref. PFK450847
Code A0015050
Passerelle franchissement kit 45° PF 800_ 4 marches plan A_7 marches plan B
4 7 915-1040 1515-1640 70,00 KG 112,00 kg
+
-
Ref. PFK450855
Code A0015051
Passerelle franchissement kit 45° PF 800_ 5 marches plan A_5 marches plan B
5 5 1115-1240 1115-1240 68,00 KG 110,00 kg
+
-
Ref. PFK450856
Code A0015052
Passerelle franchissement kit 45° PF 800_ 5 marches plan A_6 marches plan B
5 6 1115-1240 1315-1420 72,00 KG 114,00 kg
+
-
Ref. PFK450857
Code A0015053
Passerelle franchissement kit 45° PF 800_ 5 marches plan A_7 marches plan B
5 7 1115-1240 1515-1640 75,00 KG 117,00 kg
+
-
Ref. PFK450866
Code A0015054
Passerelle franchissement kit 45° PF 800_ 6 marches plan A_6 marches plan B
6 6 1315-1420 1315-1420 76,00 KG 118,00 kg
+
-
Ref. PFK450867
Code A0015055
Passerelle franchissement kit 45° PF 800_ 6 marches plan A_7 marches plan B
6 7 1315-1420 1515-1640 79,00 KG 121,00 kg
+
-
Ref. PFK450877
Code A0015056
Passerelle franchissement kit 45° PF 800_ 7 marches plan A_7 marches plan B
7 7 1515-1640 1515-1640 82,00 KG 124,00 kg
+
-
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_1 marche plan B
Référence : PFK450811
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 1
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 372-422
Poids 22,00 KG
Poids avec lest 64,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_2 marches plan B
Référence : PFK450812
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 2
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 515-640
Poids 34,00 KG
Poids avec lest 76,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_3 marches plan B
Référence : PFK450813
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 715-840
Poids 37,00 KG
Poids avec lest 79,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_4 marches plan B
Référence : PFK450814
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 40,00 KG
Poids avec lest 82,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_5 marches plan B
Référence : PFK450815
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 45,00 KG
Poids avec lest 87,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_6 marches plan B
Référence : PFK450816
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 49,00 KG
Poids avec lest 91,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800 _ 1 marche plan A_7 marches plan B
Référence : PFK450817
characteristic.NOMBRE_DE_MARCHES_PLAN_A 1
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 372-440
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 52,00 KG
Poids avec lest 94,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_2 marches plan B
Référence : PFK450822
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 2
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 515-640
Poids 46,00 KG
Poids avec lest 88,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_3 marches plan B
Référence : PFK450823
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 715-840
Poids 49,00 KG
Poids avec lest 91,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_4 marches plan B
Référence : PFK450824
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 52,00 KG
Poids avec lest 94,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_5 marches plan B
Référence : PFK450825
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 57,00 KG
Poids avec lest 99,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_6 marches plan B
Référence : PFK450826
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 61,00 KG
Poids avec lest 103,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 2 marches plan A_7 marches plan B
Référence : PFK450827
characteristic.NOMBRE_DE_MARCHES_PLAN_A 2
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 515-640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 64,00 KG
Poids avec lest 106,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 3 marches plan A_3 marches plan B
Référence : PFK450833
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 3
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 715-840
Poids 52,00 KG
Poids avec lest 94,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 3 marches plan A_ 4 marches plan B
Référence : PFK450834
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 55,00 KG
Poids avec lest 97,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 3 marches plan A_5 marches plan B
Référence : PFK450835
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 60,00 KG
Poids avec lest 102,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 3 marches plan A_6 marches plan B
Référence : PFK450836
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 64,00 KG
Poids avec lest 106,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 3 marches plan A_7 marches plan B
Référence : PFK450837
characteristic.NOMBRE_DE_MARCHES_PLAN_A 3
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 715-840
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 67,00 KG
Poids avec lest 109,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 4 marches plan A_4 marches plan B
Référence : PFK450844
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 4
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 915-1040
Poids 58,00 KG
Poids avec lest 100,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 4 marches plan A_5 marches plan B
Référence : PFK450845
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 63,00 KG
Poids avec lest 105,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 4 marches plan A_6 marches plan B
Référence : PFK450846
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 67,00 KG
Poids avec lest 109,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 4 marches plan A_7 marches plan B
Référence : PFK450847
characteristic.NOMBRE_DE_MARCHES_PLAN_A 4
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 915-1040
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 70,00 KG
Poids avec lest 112,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 5 marches plan A_5 marches plan B
Référence : PFK450855
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 5
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1115-1240
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1115-1240
Poids 68,00 KG
Poids avec lest 110,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 5 marches plan A_6 marches plan B
Référence : PFK450856
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1115-1240
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 72,00 KG
Poids avec lest 114,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 5 marches plan A_7 marches plan B
Référence : PFK450857
characteristic.NOMBRE_DE_MARCHES_PLAN_A 5
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1115-1240
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 75,00 KG
Poids avec lest 117,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 6 marches plan A_6 marches plan B
Référence : PFK450866
characteristic.NOMBRE_DE_MARCHES_PLAN_A 6
characteristic.NOMBRE_DE_MARCHES_PLAN_B 6
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1315-1420
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1315-1420
Poids 76,00 KG
Poids avec lest 118,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 6 marches plan A_7 marches plan B
Référence : PFK450867
characteristic.NOMBRE_DE_MARCHES_PLAN_A 6
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1315-1420
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 79,00 KG
Poids avec lest 121,00 kg
Quantité :
+
-
Passerelle franchissement kit 45° PF 800_ 7 marches plan A_7 marches plan B
Référence : PFK450877
characteristic.NOMBRE_DE_MARCHES_PLAN_A 7
characteristic.NOMBRE_DE_MARCHES_PLAN_B 7
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_A 1515-1640
characteristic.HAUTEUR_SOL_PLATEFORME_PLAN_B 1515-1640
Poids 82,00 KG
Poids avec lest 124,00 kg
Quantité :
+
-

Utilisation

Passerelle conçue pour tous les passages d'acrotère, joint de dilatation de toiture, passage de terrasse...

Marches et passerelle fortement antidérapantes en aluminium strié.

Livré en 4 modules à assembler (plans de montée, passerelle, garde-corps et rampes) avec notice de montage.

Départ usine en 72 h

Montée sur vos chantier en seulement 1h30 !

Descriptif technique

Hauteur de marches : 200 mm


Longueur de plate-forme : 800 mm


Longueur sous plate-forme : 500 mm


Largeur de passage : 600 mm


Inclinaison des plans de montée : 45°


Revêtement : aluminium strié


Cornières de fixation réglables en hauteur


En option fixation sur plots en résine pour préserver le complexe d'étanchéité (NB : pour cette option, une attention particulière doit être faite au regard de l'exposition au vent)
